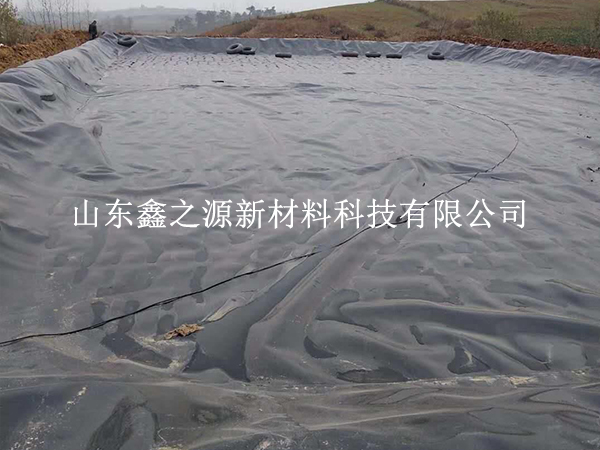

蓄水池防滲膜的焊接質(zhì)量直接決定防滲效果，接縫若出現(xiàn)虛焊、漏焊，會成為滲漏隱患。想要實(shí)現(xiàn) “零滲漏” 目標(biāo)，必須掌握精準(zhǔn)焊接的核心技巧，從設(shè)備調(diào)試到質(zhì)量檢測全程把控，讓每道接縫都成為 “堅(jiān)固防線”！

一、焊接前準(zhǔn)備：3 項(xiàng)基礎(chǔ)工作不可少

膜材接縫預(yù)處理

焊接前需清理接縫處 30cm 范圍內(nèi)的泥土、水漬、油污，用干抹布反復(fù)擦拭，確保膜面干燥（含水率≤5%）。若膜材邊緣有褶皺或毛刺，用美工刀修平（修邊寬度≤1cm），避免因邊緣不整導(dǎo)致焊接不密。搭接寬度嚴(yán)格控制在 10-15cm，用記號筆在膜面標(biāo)注搭接線，誤差不超過 ±1cm。

設(shè)備與環(huán)境檢查

焊接設(shè)備（雙軌熱熔焊機(jī)、擠壓焊機(jī)）需提前通電試機(jī)，檢查加熱板溫度均勻性（溫差≤5℃）、行走輪靈活性。施工環(huán)境需滿足：風(fēng)力≤4 級（超過需搭防風(fēng)棚）、濕度≤85%、膜面溫度 5-35℃，雨天或膜面有露水時禁止焊接，防止水汽進(jìn)入焊縫形成氣泡。

試焊確定參數(shù)

正式焊接前，在廢膜上試焊 50cm 長焊縫，根據(jù)膜材厚度調(diào)整參數(shù)：

0.8-1.0mm 膜材：溫度 300-320℃，速度 1.2-1.5m/min，壓力 0.3-0.4MPa

1.0-1.5mm 膜材：溫度 320-350℃，速度 0.8-1.2m/min，壓力 0.4-0.5MPa

試焊后檢測焊縫強(qiáng)度（剝離試驗(yàn)≥2.5kN/m）和外觀（無氣泡、焦糊），參數(shù)合格方可正式施工。

二、核心焊接參數(shù)：溫度、速度、壓力 “黃金配比”

溫度控制是關(guān)鍵

溫度過低（＜280℃）會導(dǎo)致膜材熔合不充分，出現(xiàn)虛焊；溫度過高（＞380℃）會使膜材燒焦、老化，強(qiáng)度下降 30% 以上。焊接時用紅外測溫儀實(shí)時監(jiān)測加熱板溫度，確保與設(shè)定值偏差≤10℃，每 30 分鐘校準(zhǔn)一次設(shè)備溫控系統(tǒng)。

行走速度均勻穩(wěn)定

速度過快（＞1.5m/min）會導(dǎo)致焊接不充分，速度過慢（＜0.8m/min）易造成過焊。操作人員需緊盯設(shè)備儀表盤，保持速度波動≤0.2m/min，遇到接縫交叉或拐角處，提前減速至正常速度的 60%，避免因速度突變導(dǎo)致焊縫缺陷。

壓力適配膜材厚度

壓力不足會使焊縫結(jié)合力弱，壓力過大（＞0.6MPa）會擠壓熔漿導(dǎo)致焊縫過薄。通過調(diào)節(jié)設(shè)備調(diào)壓閥控制壓力，1.0mm 膜材壓力控制在 0.4MPa 左右，每增加 0.2mm 厚度，壓力提高 0.05MPa，確保焊縫兩側(cè)擠出均勻熔漿（寬度 2-3mm）。

三、不同部位焊接技巧：針對性操作保質(zhì)量

平面直線焊接

雙軌焊機(jī)沿搭接線勻速行走，操作人員需站在設(shè)備后方觀察熔漿狀態(tài)，發(fā)現(xiàn)單側(cè)熔漿不足時，微調(diào)設(shè)備偏向熔漿少的一側(cè)（調(diào)整幅度≤5°）。每焊接 10 米，在焊縫起始和結(jié)束位置用記號筆標(biāo)注編號，便于后期追溯。焊接完成后，用重物（如沙袋）輕壓焊縫，輔助冷卻定型。

邊坡與拐角焊接

邊坡焊接需 “由下而上” 進(jìn)行，焊接機(jī)配備防滑輪，操作人員站在臨時搭建的平臺上保持設(shè)備平穩(wěn)。拐角處（圓弧半徑≥50cm）需改用擠壓焊機(jī)，先沿圓弧內(nèi)側(cè)焊一道基礎(chǔ)縫（寬度 5cm），再在外側(cè)焊補(bǔ)強(qiáng)縫（寬度 10cm），焊接時焊槍與膜面保持 45° 角，確保熔漿充分填充拐角縫隙。

管道穿膜與異形部位焊接

管道周邊膜材裁剪成 “喇叭口” 狀，先沿管道外壁做環(huán)形焊接（直徑比管道大 5cm），焊槍圍繞管道勻速移動（速度 0.5-0.8m/min），確保膜材與管道緊密貼合。異形部位（如錨固溝邊緣）采用 “分段焊接 + 補(bǔ)強(qiáng)” 模式，每段焊接長度≤50cm，接縫處重疊 5cm，避免因連續(xù)焊接導(dǎo)致設(shè)備偏移。

四、焊縫缺陷處理：3 類常見問題精準(zhǔn)修復(fù)

氣泡修補(bǔ)

直徑＜5mm 的氣泡，用刀片在氣泡中心劃十字，擠出空氣后，用擠壓焊補(bǔ)焊（補(bǔ)丁直徑≥5cm）；直徑≥5mm 的氣泡，需切除氣泡及周邊 3cm 范圍膜材，重新裁剪膜材補(bǔ)丁焊接，補(bǔ)丁邊緣距缺陷處≥10cm，確保修補(bǔ)后無二次滲漏。

虛焊與漏焊處理

用真空檢測儀檢測出虛焊區(qū)域后，標(biāo)記范圍并清理干凈，用擠壓焊機(jī)沿虛焊縫補(bǔ)焊，補(bǔ)焊寬度≥5cm，焊槍行走速度比正常慢 20%，確保熔漿充分滲透。漏焊長度＞10cm 時，需切除原焊縫，重新對齊膜材后焊接整段。

過焊與燒焦修復(fù)

過焊區(qū)域（膜材邊緣發(fā)黑、發(fā)脆）需切除受損部分（寬度≥2cm），用同規(guī)格膜材做補(bǔ)丁，補(bǔ)丁邊緣超出受損區(qū)域 10cm 以上，采用雙軌焊機(jī)重新焊接，焊接參數(shù)比正常降低 10%（防止二次過焊）。

五、質(zhì)量檢測：3 重檢驗(yàn)無死角

目視檢測

所有焊縫需逐段檢查，合格標(biāo)準(zhǔn)：表面平整連續(xù)，熔漿均勻飽滿，無焦糊、斷焊、氣泡，焊縫邊緣與搭接線對齊（偏差≤2cm）。發(fā)現(xiàn)缺陷立即標(biāo)記，24 小時內(nèi)完成修復(fù)，修復(fù)后重新檢測。

真空檢測

采用真空檢測儀對雙軌焊縫 100% 檢測，將真空罩扣在焊縫上，抽氣至 25-30kPa，保壓 30 秒，壓力無下降且無氣泡產(chǎn)生即為合格。重點(diǎn)檢測接縫交叉處、拐角、管道周邊等易漏部位，每處檢測范圍覆蓋焊縫及兩側(cè)各 5cm 膜材。

剝離試驗(yàn)

每 500 米焊縫隨機(jī)抽取 3 處做剝離試驗(yàn)，裁剪 5cm 寬、20cm 長的樣條，用拉力計(jì)以 50mm/min 速度拉伸，若焊縫在膜材母材斷裂（而非焊縫處分離），且剝離強(qiáng)度≥母材強(qiáng)度的 80%，即為合格。不合格批次需加倍取樣檢測，直至合格。

六、焊接后養(yǎng)護(hù)：24 小時內(nèi)重點(diǎn)防護(hù)

防踩踏與碰撞

焊縫冷卻 24 小時內(nèi)禁止人員踩踏或堆放重物，必要時設(shè)置警示標(biāo)識（如警戒線）。若需在周邊施工，需鋪設(shè)木板（寬度≥50cm），木板下方墊土工布，避免機(jī)械碾壓導(dǎo)致焊縫翹邊。

溫度與濕度控制

高溫天氣（＞35℃）焊接后，用遮陽網(wǎng)覆蓋焊縫區(qū)域，避免陽光直射導(dǎo)致熱脹變形；低溫天氣（＜5℃）需延長冷卻時間至 48 小時，禁止用明火加熱加速冷卻（易導(dǎo)致膜材老化）。

及時覆蓋保護(hù)層

焊接驗(yàn)收合格后 48 小時內(nèi)，鋪設(shè)保護(hù)層（池底用 30cm 厚素土，邊坡用 20cm 厚種植土），保護(hù)層需分層壓實(shí)，避免石塊直接接觸焊縫，防止后期受力損傷。

蓄水池防滲膜精準(zhǔn)焊接的核心是 “參數(shù)精準(zhǔn)、操作規(guī)范、檢測嚴(yán)格”。每道焊縫都需經(jīng)過預(yù)處理、焊接、檢測、修復(fù)的全流程管控，才能確保防滲系統(tǒng)長期穩(wěn)定運(yùn)行。施工中遇到復(fù)雜焊接場景（如大坡度邊坡、多管道穿膜），需制定專項(xiàng)方案，必要時請專業(yè)焊工操作。關(guān)于焊接參數(shù)設(shè)置或缺陷修復(fù)的疑問，歡迎在評論區(qū)留言交流！
